一、總體構思和模塊劃分

起重機安全監控系統主要由兩個子系統組成，分別是數據信息系統、視頻信息系統，其硬件設備安裝位置。如圖 1 所示。

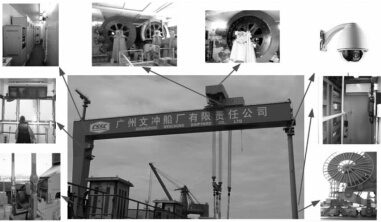

圖 1  起重機械信息采集源

數據信息系統將起重機運行時的數據信息實時地采集進來，并且對其進行處理和存儲，然后控制起重機的運行，此外，系統還將故障信號和危險信號反映出來，提醒操作人員和維修管理員。該系統包括信息采集單元( 限位、重量傳感器、編碼器等) ，信息處理單元( PLC) ，信息存儲單元和控制輸出單元( CMS) 。視頻信息系統采集起重機行走區域和吊點的圖像畫面，并顯示在司機室內的顯示器上，供司機查看，同時存儲 72 h。

二、 信息采集單元

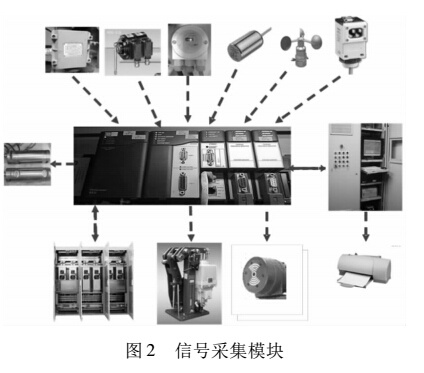

信息采集單元用于讀取信息源數據。它由機械限位、感應限位、紅外線光電限位、超速開關、重量傳感器、測速編碼器、絕對值編碼器、PLC 的輸入模塊等組成，信息采集模塊示意圖如圖 2 所示，它們將采集的信號送至信息處理單元。

PLC 模塊用于接收操作站和機上各個傳感器的信號，并進行相應地運算和處理，然后輸出控制指令，控制相關機構的運行。其具有開機自診斷功能，當檢測到模塊故障或通訊問題時，紅色的 Error 指示燈會亮起。

三、信息 理單元
